一、 系統現狀與挑戰

1. 光伏并網特性： 現場光伏逆變器具備調節無功功率的能力。光伏發電若僅輸出有功，會導致線路電壓波動；若輸出無功過多，可能造成無功倒送，干擾電網調壓設備（如電容器組）的正常工作，降低效率，增加線損。因此，需要額外的、智能化的無功補償容量來平衡光伏接入帶來的影響，維持電網電壓穩定與安全。

2. 諧波控制良好： 現有有源濾波裝置運行正常，電網諧波含量符合國標《GBT_14549-1993 公用電網諧波》。

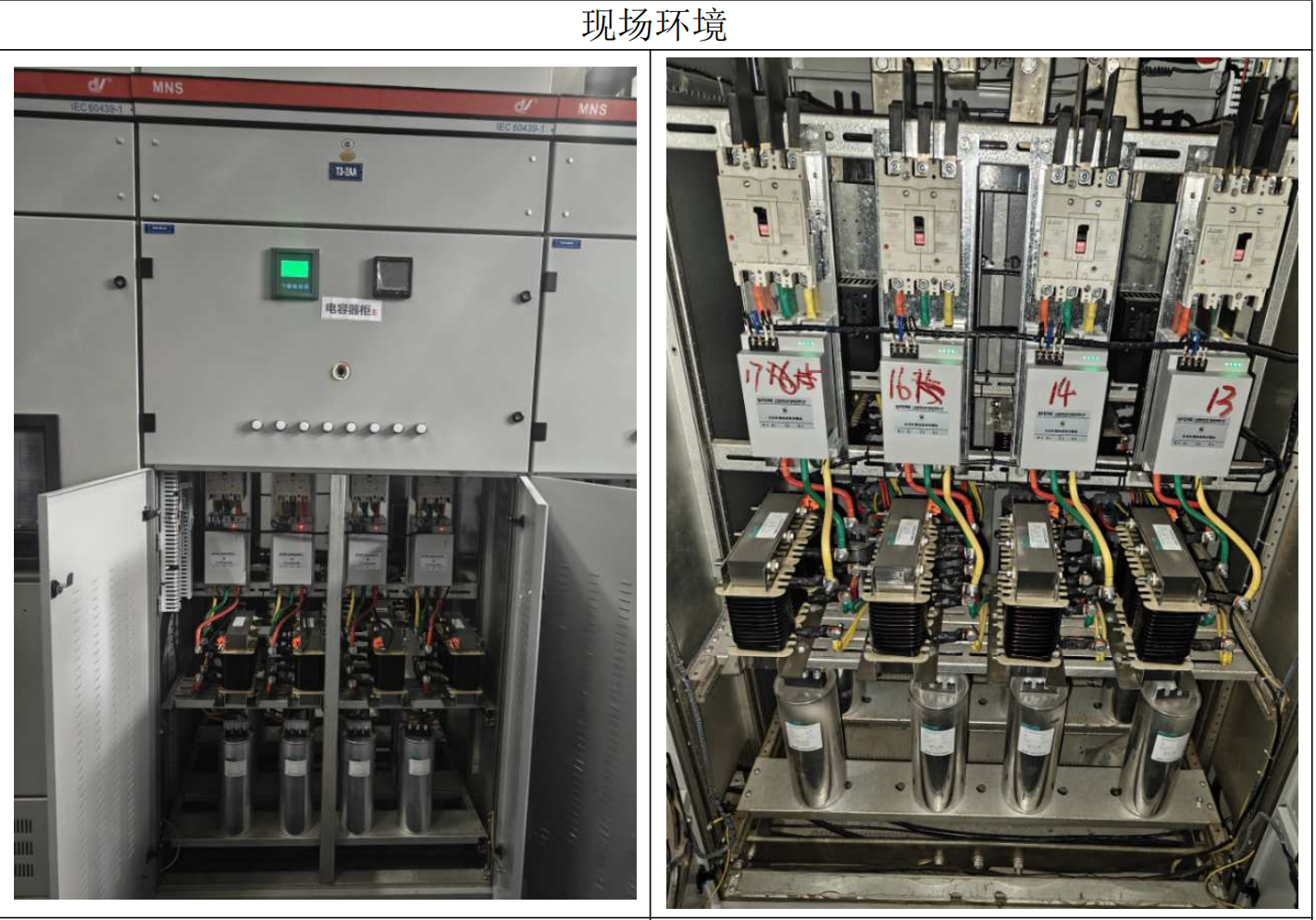

3. 現有無功補償設備問題突出：

   • 控制器落后： 所有電容器組的控制器均不具備四象限投切功能，無法適應光伏并網環境下（發電、用電狀態交替，無功需求復雜多變）的精準補償需求。

   • 電容器損壞： 部分電容器已損壞，處于待更換狀態，無法投入運行。

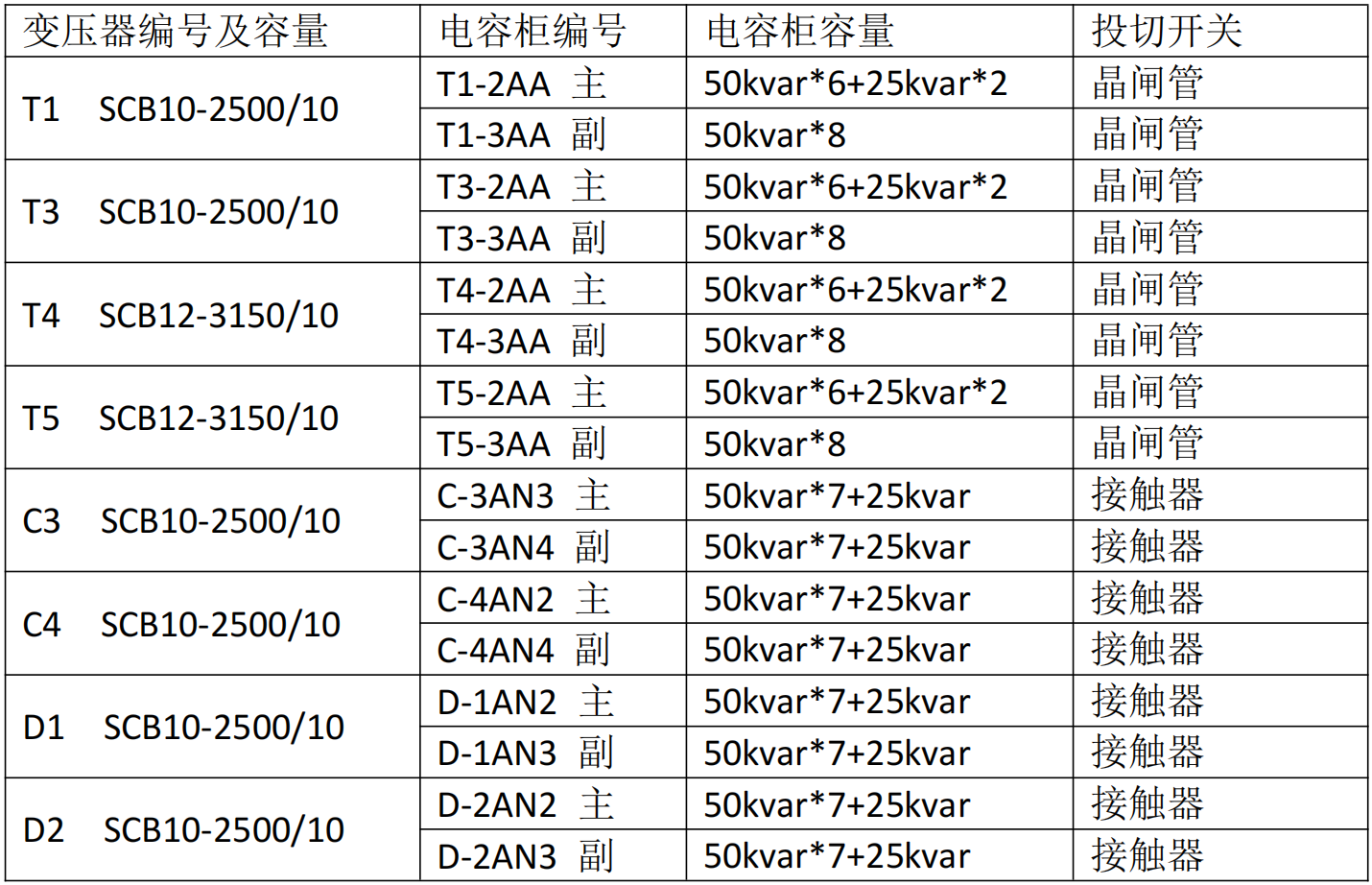

   • 容量不足： 現有補償容量（約變壓器容量的30%）僅能滿足變壓器側負載的無功需求，無法應對光伏并網產生的額外無功波動。

   • 開關響應慢： C3、C4、D1、D2四臺變壓器下的電容柜采用接觸器投切開關，響應速度慢。面對光伏無功的頻繁快速波動，難以滿足高質量電能要求，易造成補償不及時或過補償。

   • 投切方式局限： 晶閘管開關柜雖優于接觸器，但受限于控制器功能，同樣無法發揮最佳性能。

二、 改造方案：精準匹配光伏并網需求

針對上述問題，我司提出以下系統性改造方案：

1. 核心大腦升級 - 更換智能控制器：

   • 將所有8臺變壓器電容柜的控制器，統一更換為我司PQ2系列四象限無功補償控制器。

   • 核心優勢： 具備四象限投切功能，可完美適應光伏現場復雜工況（發電/用電、容性/感性無功），實現精準、快速的無功補償控制。



2. 關鍵設備更新 - 電容器與開關升級：

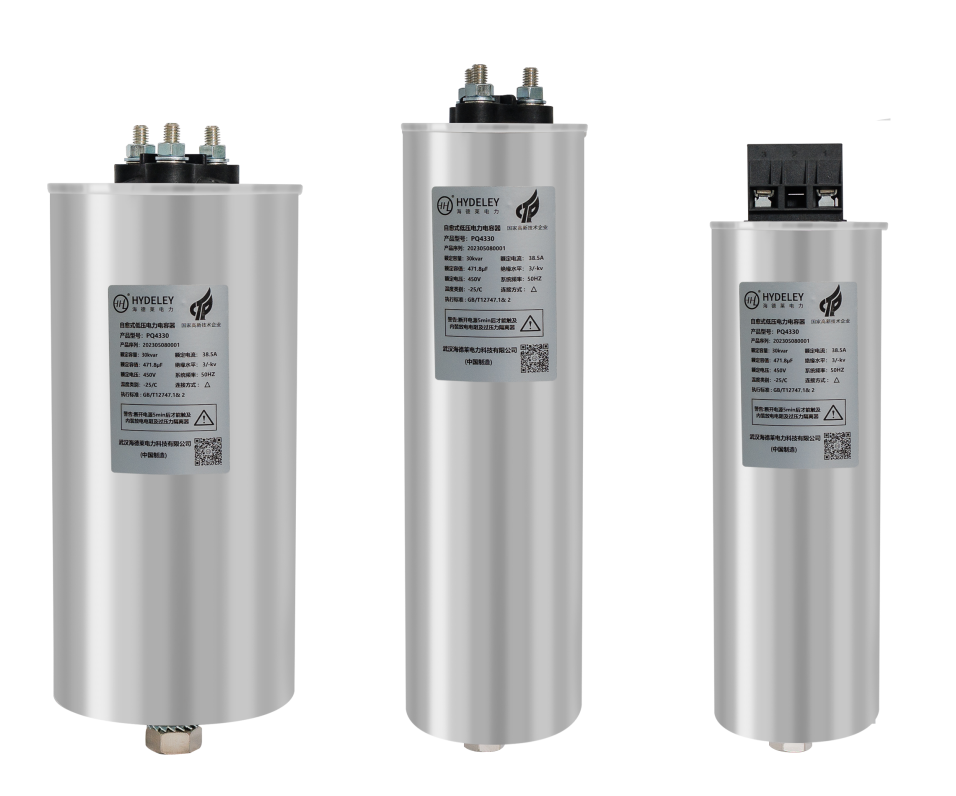

   • 更換損壞電容器： 使用我司調諧自愈式電容器 (102臺) 替換損壞設備，恢復基礎補償能力。

   • 接觸器開關升級為晶閘管開關：





     • 為C3、C4、D1、D2變壓器下原使用接觸器的電容柜，更換為晶閘管開關。

     • 核心優勢： 響應速度極快（毫秒級），顯著降低投切頻次，有效抑制涌流和諧波，實現與光伏逆變器無功輸出的動態協調，提升電能質量。

3. 應對增容需求 - 補償容量提升：

   • 針對存在光伏并網且容量需求高的T3、T4、T5變壓器：

   • 拆除部分原有電容器組。

   • 增補設備：

•

  • 調諧自愈式電容器 0.48-25   102只

  • 調諧電抗器 0.48-50S-7% (51臺)

  • 晶閘管開關 TSC0.4-50 (51臺)

  • 調諧自愈式電容器 0.28-25 (18臺)

  • 調諧電抗器 0.28-50Y-7% (9臺)

  • 晶閘管開關TSC0.4-50 (9臺)

• 目標： 將每臺變壓器的補償容量提升至 500kvar + 500kvar (總計1000kvar)，同時滿足變壓器負載側和光伏并網產生的無功需求。

三、 改造后效益：穩定、高效、長壽命

本次升級改造將顯著提升重慶萊寶科技配電系統的運行水平：

1. 精準補償： 四象限控制器確保在任何運行狀態（特別是光伏發電時）都能進行準確的無功補償。

2. 智能運行： 控制器具備循環間隔投切功能（默認2小時，可調），使電容器組均衡工作，大幅延長使用壽命，保障系統長期可靠運行。

3. 快速響應： 晶閘管開關實現毫秒級動態補償，完美匹配光伏無功波動，顯著提升電能質量（電壓穩定性）。

4. 提升效率：

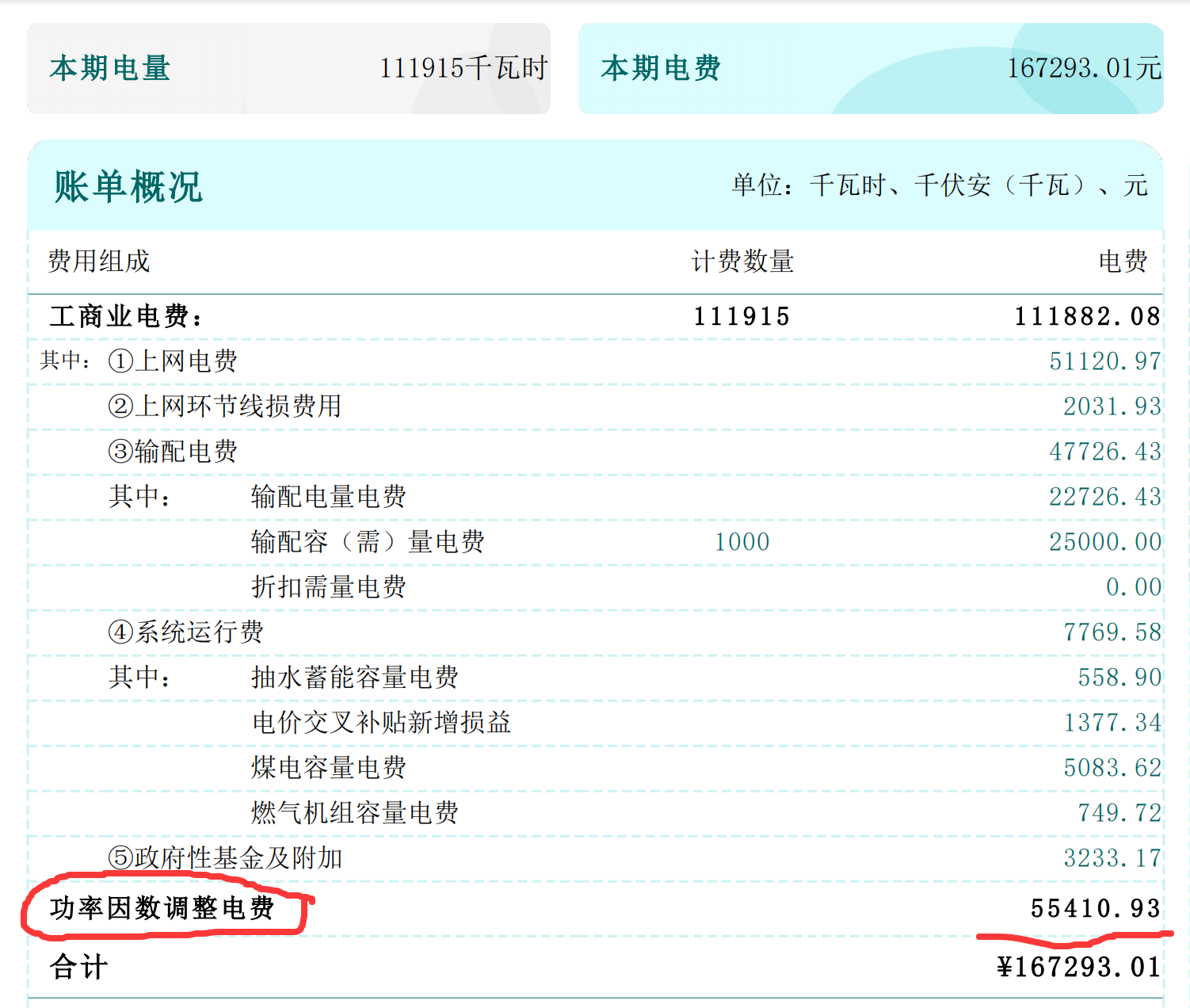

   • 提高功率因數，減少無功電流。

   • 降低變壓器能耗和銅母排線損。

   • 整體提高供電效率，改善供電環境。

5. 容量保障： 增容后，充分滿足負載與光伏并網的雙重?zé)o功需求，為系統穩定運行提供堅實基礎。

結語：


本次無功補償系統升級方案，緊密結合重慶某科技光伏并網的實際情況，通過更換核心控制器、升級關鍵設備（電容器、開關）及合理增容，旨在徹底解決現有系統痛點，實現電網的高效、穩定、智能化運行，為企業的安全生產和節能降耗提供有力保障。

注意：有任何無功補償問題，請掃碼咨詢，如有其他問題可每天下午3點半進入我司技術人員直播間探討無功補償解決方案。
